Наиболее часто в мобильных устройствах (ноутбуки, мобильные телефоны, портативное освещение) применяют литий-ионные (Li-ion) аккумуляторы. Это связано с их преимуществами по сравнению с широко использовавшимися ранее никель-металлгидридными (Ni-MH) и никель-кадмиевыми (Ni-Cd) аккумуляторами. У Li-ion аккумуляторов значительно лучшие параметры..
Первичные элементы ("батарейки") с литиевым анодом появились в начале 70-х годов 20 века и быстро нашли применение благодаря большой удельной энергии и другим достоинствам. Таким образом, было осуществлено давнее стремление создать химический источник тока с наиболее активным восстановителем – щелочным металлом, что позволило резко повысить как рабочее напряжение аккумулятора, так и его удельную энергию. Если разработка первичных элементов с литиевым анодом увенчалась сравнительно быстрым успехом и такие элементы прочно заняли свое место как источники питания портативной аппаратуры, то создание литиевых аккумуляторов натолкнулось на принципиальные трудности, преодоление которых потребовало более 20 лет.
Характеристики Li-ion аккумуляторов
Современные Li-ion аккумуляторы имеют высокие удельные характеристики: 100-180 Втч/кг и 250-400 Втч/л. Рабочее напряжение – 3,5-3,7 В.
Современные малогабаритные аккумуляторы работоспособны при токах разряда до 2 С, мощные – до 10-20С. Интервал рабочих температур: от -20 до +60 °С. Однако многие производители уже разработали аккумуляторы, работоспособные при -40 °С. Возможно расширение температурного интервала в область более высоких температур.
Все литиевые аккумуляторы характеризуются достаточно хорошей сохранностью. Саморазряд Li-ion аккумуляторов составляет 4-6 % за первый месяц, затем – существенно меньше: за 12 месяцев аккумуляторы теряют 10-20% запасенной емкости. Потери емкости у Li-ion аккумуляторов в несколько раз меньше, чем у никель-кадмиевых аккумуляторов, как при 20 °С, так и при 40 °С. Ресурс-500-1000 циклов.
Li-ion аккумуляторы заряжаются в комбинированном режиме: вначале при постоянном токе (в диапазоне от 0,2 С до 1 С) до напряжения 4,1-4,2 В (в зависимости от рекомендаций производителя), далее при постоянном напряжении. Первая стадия заряда может длиться около 40 мин, вторая стадия дольше. Более быстрый заряд может быть достигнут при импульсном режиме.
Li-ion аккумуляторные батареи имеют повышенный срок службы при небольших размерах, малом весе и более высокую по сравнению с батареями других типов энергетическую плотность, что ставит Li-ion батареи вне конкуренции.
К недостаткам Li-ion аккумуляторов следует отнести чувствительность к перезарядам и переразрядам, из-за этого они должны иметь ограничители заряда и разряда.
Устройства защиты Li-ion аккумуляторных батарей
Li-ion аккумуляторные батареи коммерческого назначения имеют наиболее совершенную защиту среди всех типов батарей. Как правило в схеме защиты Li-ion батарей используется ключ на полевом транзисторе, который при достижении на элементе батареи напряжения 4,30 В открывается и тем самым прерывает процесс заряда. Кроме того, имеющийся термопредохранитель при нагреве батареи до 90 °С отсоединяет цепь ее нагрузки, обеспечивая таким образом ее термальную защиту. Есть и схема защиты от глубокого разряда, которая следит за напряжением аккумуляторной батареи и разрывает цепь нагрузки, если напряжение снизится до уровня 2,5 В на элемент.
Защита в типичном цилиндрическом аккумуляторе типоразмера 18650 призвана защитить от перезаряда свыше 4,2В, переразряда ниже 2,75 и короткого замыкания. Эта защита реализована на небольшой плате, расположенной в нижней части батареи, на ее катоде. Иногда эта плата по тем или иным причинам выходит из строя, что не позволяет нормально использовать аккумулятор. В этом случае можно просто удалить ее, превратив аккумулятор в незащищенный.
Проведем "вскрытие"

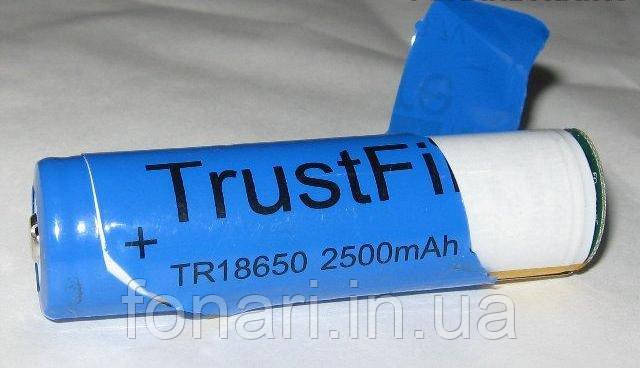

Под оболочкой мы видим проводник, ведущий от "плюса" к плате защиты
А уже она соединена с "минусом". Таким образом, в случае срабатывания защита разрывает цепь аккумулятора

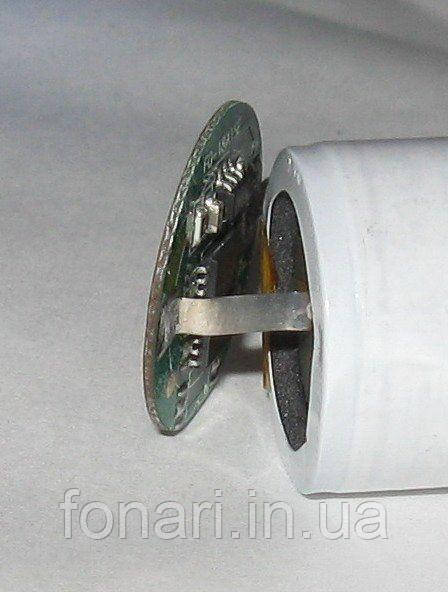

Отделяем плату защиты. Она подсоединена точечной сваркой:

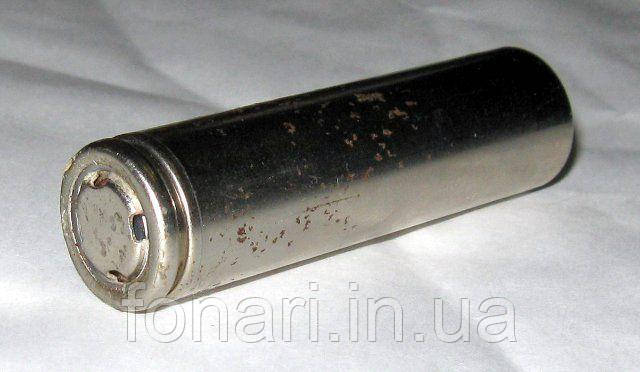

Обрезаем снизу "лишние" пару миллиметров внутренней оболочки. Иногда "голый" аккумулятор после полного удаления защитного контура выглядит вот так:

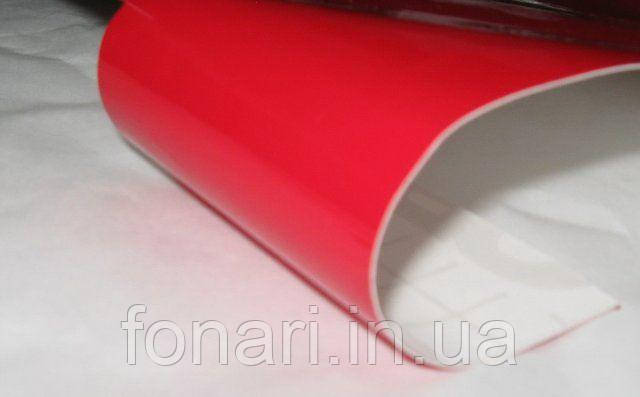

Теперь возьмем пленку "Oracal". Можно использовать хоть скотч, но пленка должна быть тонкой, износостойкой и неэлектропроводной. Да, и еще желательно красивой :) как например красная:
На данный момекнт уже существуют различные оболочки, готовые и разных цветов и плотности
Вырезаем нужный кусок и аккуратно оборачиваем аккумулятор пленкой:
Получившийся аккумулятор на долю миллиметра меньше стандартной длины…
…и вполне пригоден к эксплуатации, хотя до "обрезания" напряжение было "0"
Так можно дать неисправному аккумулятору вторую жизнь.
P.S. При отрывании плоского проводника, идущего вдоль аккумулятора, от "+" контакта аккумулятора и от платы защиты, важно ни в коем случае не замкнуть полюса аккумулятора, т.к. находятся они очень близко. В случае КЗ токи достигают десятков ампер, аккумулятор может взорваться или запросто приварить кусачки к корпусу. Пальцы обжечь тоже очень просто.
