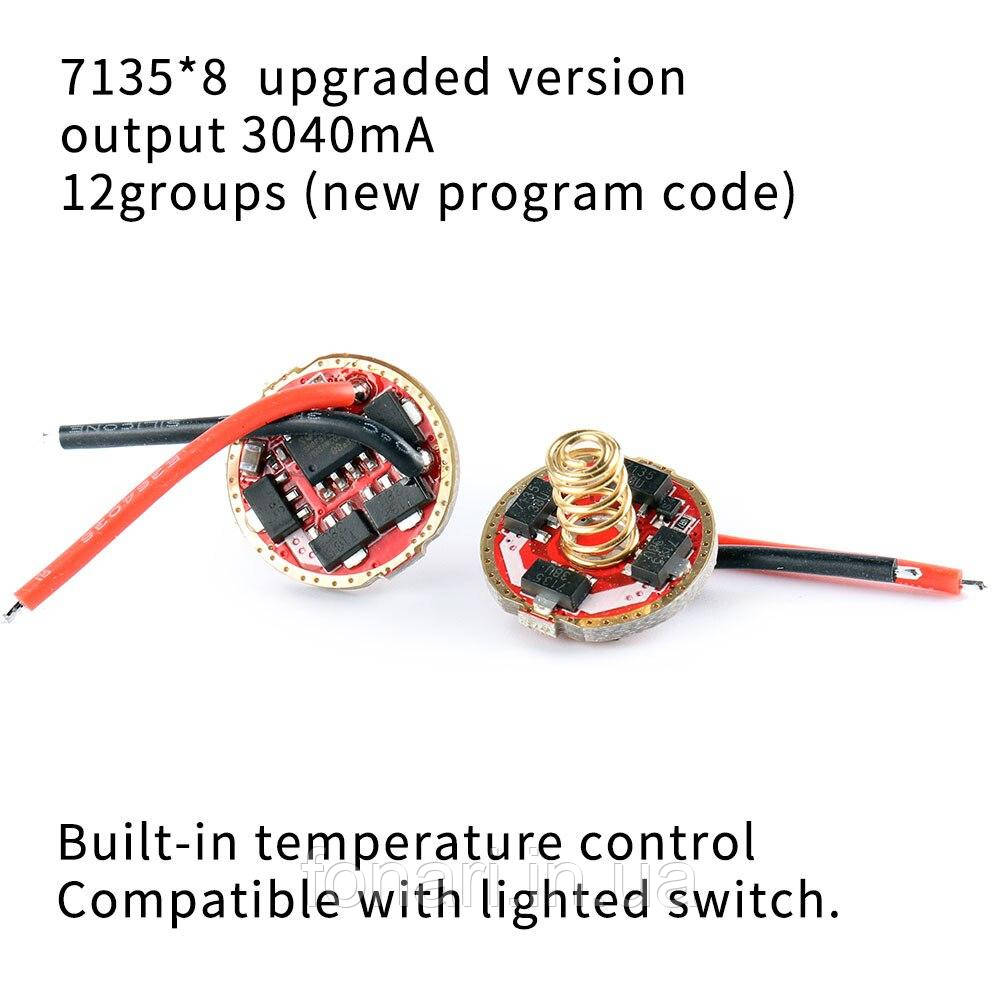

Драйвер 8*AMC7135 (3,04 A, 1*Li-Ion) Biscotti від Convoy

Оновлена версія драйвера з термоконтролем.

Чудовий багатофункціональний драйвер на всі випадки життя від компанії Convoy з новою прошивкою Biscotti. Може забезпечити "правильним" живленням світлодіоди SST20, SST40, Osram, XM-L, XP-L, XP-E, XP-G та ін.

Саме такий драйвер застосовано в більшості ліхтарів Convoy S2+ і Convoy C8/С8+

Для перемикання групи режимів необхідно увійти в режим програмування, у якому так само можна ввімкнути або вимкнути пам'ять режимів.

Діаметр плати — 17 мм

Вхідна напруга — 2,8...4,5В

Мікроконтролерне керування яскравістю

Вихідний струм до 3,04А (8 мікросхем AMC7135)

Дуже висока ефективність від одного акумулятора Li-Ion або 3 АА/ААА

Виконує стабілізацію струму (неодова яскравість діода) до падіння напруги живлення Vf діода +0,12 В, після чого переходить у DirectDrive

Вхід у програмуванні відбувається в такий спосіб:

1) Вмикаємо ліхтар
2) 10-20 разів клікаємо кнопкою доти, поки ліхтар не згасне. Після потрібно вимкнути ліхтар і знову увімкнути
Все, ми в режимі програмування. Тут ми маємо 2 своєрідні «пункти меню», ліхтар по черзі запропонує їх вибрати:
2.1) 1 спалах + строб — перехід до вибору групи режимів
2.2) 2 спалахи + строб — вмикання/вимикання пам'яті останнього режиму.

Щоб вибрати відповідний «пункт меню», потрібно швидко клікнути під час відповідного Стробу один раз. Увімкнення/вимкнення пам'яті останнього режиму відбувається відразу, а ось перемикання режимів — окремий квест, що вимагає вміння швидко рахувати в голові) Отже, після входу в режим вибору групи, ліхтар почне робити серії спалахів, кількість спалахів у кожній серії — за номером групи:
1. 0.1%, 1%, 10%, 35%, 100%, строб, байк, перевірка батареї
2. 0.1%, 1%, 10%, 35%, 100%
3. 100%, 35%, 10%, 1%, 0.1%
4. 1%, 20%, 100%, строб, байк, перевірка батареї, SOS
5. 1%, 20%, 100%
6. 100%, 20%, 1%
7.1%, 1%, 10%, 50%, сроб, байк, перевірка батареї, SOS
8. 0.1%, 1%, 10%, 50%
9. 50%, 10%, 1%, 0.1%
10. 1%, 10%, 35%, 100%
11. 100%, 20%, строб
12. 100%
